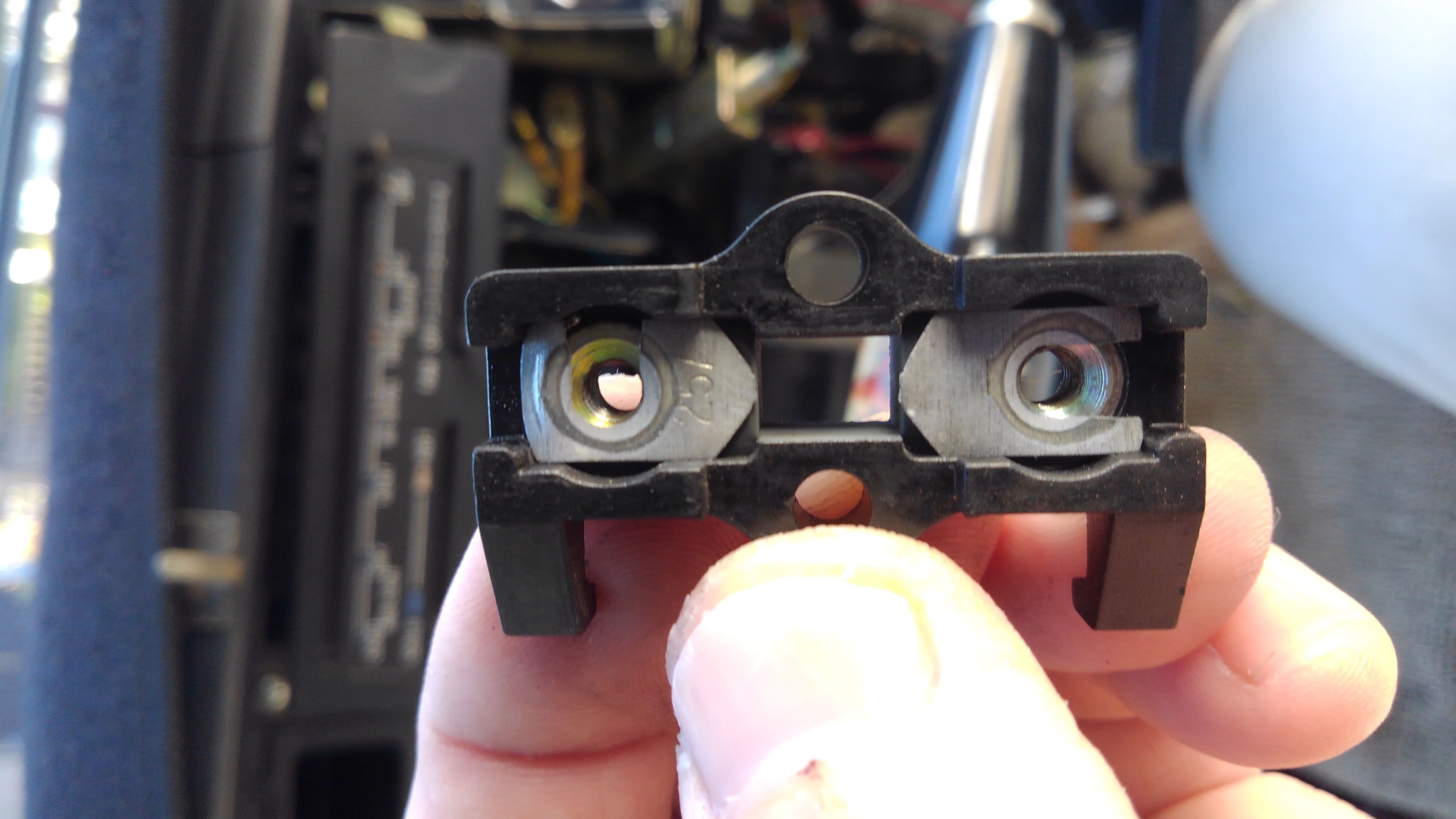

おひさしぶりです。３３０に乗ってますきたばやしです。 ちょうどブロアモーターの話題になっていますので補足を… 年式により細かい変更が入っていまして、知っている限りですが、 ・発売当初(330系)はヒューズブロックの20Aヒューズをラジオ・ヒーターコントロール系と共用 ・76年6月以降(331系前期)、ブロアモーターを20Aの単独ヒューズに変更 （ヒューズの場所はメーターパネルの裏、メーターを外さないと見えないかも） ・77年6月以降(331系後期～）、単独ヒューズは無くなりブロアモーター組み込みヒューズに変更 周報とかにはあまり書かれていないのですがおそらくこんな感じです。 私のは331前期なので、かつて単独ヒューズが切れるトラブルがあり、ヒューズホルダ下流側端子が劣化していた（下流側の線径が上流側より細いのも一因かと）ので、ブレード型ヒューズに交換してブロアまでの配線を引き直しています。何故こんなところにヒューズを付けたのかと思いながら… 端子の溶損トラブルは割と良く聞きますので、4速をHIリレー化すれば更に安心なのですが、構想のみで今に至ります。 添付の331前期型配線図にはブロアモーターのヒューズの記載があります。ACCリレーは更に上流部です。 …と昔のことを思い出しながら書いてみました。最近物忘れがひどくて、仕事にも色々差し障っています(苦笑)。 インパネの見えないビスの位置ですが、エアコンスイッチの右横に1本、メーター枠を手前に浮かせると見えると思います。また、メーター左下の木目化粧パネルを引いて外せば2本（メーター枠と共締め）あります。今どきの車と違ってビスだらけで大変ですが、修理の成功をお祈りします。  1747749577.jpg/918KB |
つむさんの車両・・・Y01 ⇒ 前期 しゃちょさんの車両・・・Y70 ⇒ 後期（多分1977年6月以降） と思われます。前期はヒューズ無しかもしれません。 それとNo.689の画像はファンレジスターですね。コイル状の抵抗が3つあります。3つは直列に繋がっていて、電気の流れは1速は全コイル、2速は画像の上側2個、3速は画像の真ん中1個、4速は無し（レジスターは通らずスルー）のルートで流れます。 モーターのブラシ間に接続されているのはコンデンサーです。ブラシで発生する火花の吸収が目的です。 で、前提条件が少し分からないので質問させてください。 点検①についてサーキットテスターのプローブを当てた位置なのですが、プラス側はモーターのブラシホルダー付近だと思いますが、マイナス側はどこに当てていますか？ ボディーアース？？ もしボディーアースなら、プラス側はどちらのブラシでも電源電圧（12V）掛かっています。これはアース側にスイッチがあるので、停止中かつ電源供給アリ（電圧は掛かっているが電流が流れていない）ならスイッチのモーター側まではどこを測っても12Vです。 点検③では①の状態からスイッチを操作した、という意味でしょうか？ ①も③もプローブを当てた箇所がどこかで測定結果が大きく異なります。 1977年の資料ですが、回路図を見つけたので貼っておきます。リレーも20Aヒューズも見当たらないのが？？？なのですが、リレーはパーツカタログを見ると運転席右下のウィンカーユニットのそばのリレー群のどれか・・・のようです（誤記もあるようなので、何が正かよくわからない）。キースイッチ：ACC<-->OFFの操作で「カチッ」と音がするハズです。 理論上、①の点検で12V掛かっているならモーター上流は電気が来ていると言えます。③は上記質問の回答次第ですが、下記のように導通をチェックしてどうか？です。 【モーター下流の確認】 ・キースイッチ：OFF ・サーキットテスターのレンジ：抵抗（倍率はX1で良い） ・ファンスイッチ：1～4（どれでも良い） ・プローブ片方はモーターの端子（どちらでも良い）に当てる ・プローブのもう片方を下記にそれぞれ当て、抵抗値を測る A.ファンレジスターの各端子 B.ファンスイッチのマイナス側（配線の判別が困難ならスキップしてCを測定） C.ボディーアース A～Cとも導通アリでないとダメです。抵抗値はレジスター端子の位置やファンスイッチ1～4どれかでだいたい50Ωくらいから0Ωの間の値が出ると思います。これ以下の値ならOKです。無限大はNGです。  1747661619.jpeg/397KB |
レジスターとはこの部分の事でしょうか? まだヒューズ、リレーまでは追えてません。 〜さらに追記〜 ファンスイッチ部分の分解までいけませんでした。恐らくメーターパネル外すと隠れビスありそうです。壊さないように探りながらやります。予想以上にビスが隠れてるのかインパネ外し苦戦しました…ラジオなどは外せましたが中断中です。 写真にあるレジスターと思われる部分にサーモヒューズ?ありましたが断線は無さそうでした。（テスター測り忘れましたが…） 焦らずやっていきます。  DSC_0327.JPG/1587KB |
結果を以下に記載します。 ①ブロアモーターへの2本（ブラシ）の配線にACCで１２V電圧ありました。 ※ただ、2本の配線（ブラシと繋がってる）両方に１２Vは正常なのか不明です。スイッチを介してアースされているのなら、１２Vでも正常とは思いますが…直結してファン点検は怖くて出来ませんでした。 ②年式によって形状違うみたいで、ヒューズは発見出来ませんでした。周辺カプラの焼けはありませんでした。ただ、抵抗?らしきものがブラシ同士の配線間に付いてました。 ③ファンスイッチを１→４まで試しました。切り替えると、それぞれでモーターへの電圧が０Vになりました。ブラシ、カプラ側も同様０Vでした。 ファンスイッチに問題があると推測しましたが、まだ分解調査しておりません。 引き続き調査します。  DSC_0331.JPG/2843KB |
|
これからも、何か自分が分かることがあれば情報を提供させていただきます！ やっぱり情報共有って大事ですものね。 |
今回も画像のご提供いただき、大変参考になりました。 つむさん＞ある程度情報が揃ってきましたが、最初にレスした通り、モーター本体ではなさそうなので、配線や端子、ヒューズの溶損、溶断をメインにチェックしてみてください。 |
モーター電圧とヒューズ状況確認やってみます。 ヒューズ加工方法載せていただき、ありがとうございます。 モーターまでのアクセスも最小限で済みそうなので、助かりました。 また、結果報告致します。ありがとうございます🙇 |
 KIMG6554.JPG/1927KB |

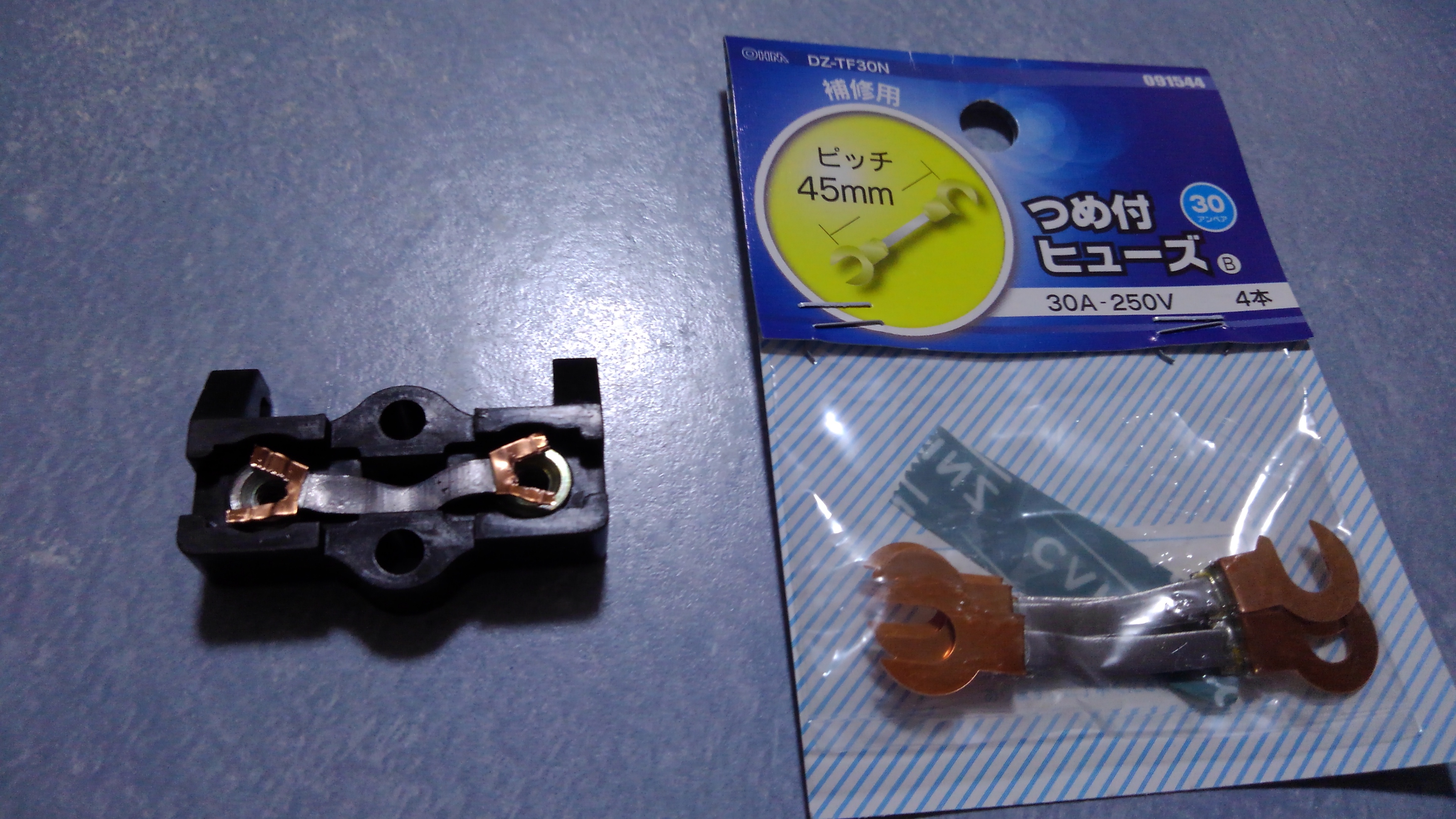

こんな感じで似たような板ヒューズを加工して取り付けました。 つむさん、頑張ってください！ それではまた何かありましたら書き込みいたします。 |
