一般整流ダイオードが２つ、抵抗が１つ、動作コイル及び接点が各２つの構造と思われます。 参考写真添付致します。 〜追記〜 EGIリレーの互換品?としてBOSCHから同様のリレーが存在しました。 部品番号:0 332 514 120 内部は不明ですが、リレー回路番号も一致してました。  DSC_0230.JPG/1677KB |
管理人様の図面とはリレー回路番号が違うみたいでしたが、中に接点が2個ありましたので回路的には同じ?かと思われます。 EGIリレー番号:A13-000 001 試しに接点磨いて、キーオンでエアフロのフラップ動作でリレーが動作するか確認しました。 結果、キーオンで1つ目の接点が励磁されました。フラップを動かすと２つ目の接点が励磁され燃料ポンプ運転とホース圧力も確認できました。EGIリレー自体は壊れては無さそうです…が、エンジン始動せず。クランキングは軽かったです。 リレー分解しましたが回路がどうなってるか追えず、配線図を手探りで作成してますが理解しにくく手こずってます。管理人様の回路図４８、７４、７３が追えず… 燃料ポンプの電圧を測りました。EGIリレーは接点動いてました。 キーオフでバッテリー端子間12.56V、クランキング時ポンプ端子間で8.5Vくらいでした。エンジン始動せず。燃料ポンプ内のフィルターは未確認です。 あまりクランキングし続けると燃料がインテーク内に溜まると思い今日は断念しました。若干インテークダクト内が濡れてました。 〜追記〜 よくよく見ると寒冷地仕様車特有の部品が付いておりました。コールドスタートバルブ、追加サーモタイムスイッチと思われる物がありました。（関係ないかもしれませんが、情報として） 関係あるか分かりませんが、水温スイッチも疑うべきでしょうか?複数付いており、予備で２つあります。部品番号22360-N4200、22635-N4711（最終品番） ひとまず前回同様バッテリーは一晩中充電して、明日始動試みてみます。  DSC_0232.JPG/1566KB |
多分なのですが、接点磨きはやらなくてもリレーの増設だけで行けそうな気がします。今回のEGIリレーが主原因ならば、MUSTがリレー増設、WANTが接点磨きというのが私の意見です。 |
FUJII様、初めまして。 御二方のアドバイス誠にありがとうございます。 いつも心強く思っております。 一部の年式だけ特有の部品が存在してるとは… やはり奥が深いです。 ・エアフロのフラップ操作でポンプホースの圧力、ポンプリレーの確認実施してみます。 ストレーナー部分も詰まりがないか確認してみます。 ・EGIリレー回路については、分解して接点磨きまでにしておきます。リレー改造等は、誤って焼損させたら目も当てられないので…（キーオン回路は危険と分かったのでやめます。） ※リレー回路図面まで作成していただき、感謝しております。何とか接点磨きで正常に戻る事を祈ります。 また、結果報告します。 引き続き、よろしくお願い致します。 〜追記〜 管理人様へ リレー増設の件、理解できました。エーモン４極リレーで増設してみます。 まずは、分解からなので、壊さないように気をつけます。 ありがとうございます。 |
EGIリレーは製廃のようです。そういえば1～2年ほど前にディーラーから問い合わせを受けた時もこれがダメで困っていたようでした（結局どうなったかはわかりませんが・・・）。 今回はリレーは完全に死んでいる訳ではなく、ON-OFFが何回かに一回の割合で接触が悪い感じがします。 このEGIリレーは昭和50～51年規制車（330系の場合50年6月～53年7月）だけに採用されていて、53年規制車（53年8月～）以降は全く異なります。中身的にも結構複雑なので、代替するには1Mリレー2個、逆流防止ダイオード2個、抵抗器（抵抗値は不明なので要実測）といった素子を集めて結線すれば理論的には可能です。しかしちょっとハードルが高いと思うので、もう一つの代替案を書いてみます。 ポイントは幾つかあるので最初に書いておきます。 A.ポンプリレーにはポンプだけでなく、エアレギュレーターも繋がっているので、負荷はこの２つ B.ポンプリレーの接点に流れる電流はポンプ+エアレギなので、もう一段リレーを使って、EGIリレー内の電流を下げる C.EGIリレー内のポンプリレーの接点には外に増設したリレーのコイルに流れる分だけになるので、多少の焼損で抵抗が増大していても電圧降下は少ないハズ⇒増設リレーは動かせるハズ Cは若干賭けです。リレーが完全に死んでいる訳ではない、という前提のもとで考えたものですが、できればEGIリレーを分解してポンプリレー接点を磨いてやったほうが確実。 以上を踏まえて添付の回路図のようにしてみてはどうでしょうか。EGIリレーの端子番号は、実物を外して逆さまにすると、端子のそばに書いてあるのではないかと思います。書いていなければ端子配列は調べられると思います。 増設リレーはカー用品店で入手できる汎用で結構です。このような回路にすると、EGIリレー内のポンプリレー接点の電流が約5A⇒0.2Aくらいまで下がるので理論上は電圧降下は無視できるくらいになる（この電流だとすると計算上は1/25になる）可能性があります（やってみないとわかりませんが）。 ポンプをキースイッチONで作動させるのはFUJIIさんのコメントにもあるようにちょっと危険なのと、エアレギも電気的にぶら下がるので、ファーストアイドルの適性度がズレる可能性がありオススメできません。 あと書き忘れていたのですが、FUJIIさんのコメントの通り、エアフロにポンプ接点があるので、エアフロの中のフラップにアクセスできるようにしておき、キースイッチONでフラップを押すとポンプリレーがON、正常ならポンプが全力回転します。 FUJIIさん＞お久しぶりです。コメントありがとうござます。この辺の回路はFUJIIさんのケンメリも同じだと思います。エアフロにポンプ接点があるのは51年規制までなんです。フラップ式だからできる芸当とも言えますね。  1739798473.jpg/263KB |
つむさん、はじめまして。 C-GC111ケンメリ（51年式）のFUJIIです。 燃料ポンプの記事、拝見しました。 私の車体も51年式EGIで仕様が似ていると思いますので参考に書き込みさせていただきます。 不調の主な原因は、始動時ポンプの電源電圧不足による燃圧不足の様ですので直接の改善策では無いですがご参考として。 ①この燃料ポンプはタンクからの入り口にストレーナが付いていますので、ポンプを取り外す事が有りましたら、 予防整備として掃除をお勧めします。 このストレーナが詰まり気味だと、燃料不足で空ぶかしした時にバックファイアーが出ます。また、ポンプの作動音は 軽やかに回る音（正常時）に比べ、もがく様な音になります。 ②ポンプの動作確認について、エアフロにポンプスイッチが付いているタイプの様ですので、 IGNキーをONにした状態で、エアクリーナーを外し、エアフロのフラップを押すとポンプの稼動を確認出来ます。 燃料フィルタからエンジンに向かうホースを掴んだ状態でフラップを押すとポンプが稼動した時に、圧力が掛かった事が 判ると思います。ポンプリレーの作動音も確認出来ます。 また、正常にエンジンが掛かった状態で、ホースを掴むとインジェクタから燃料が噴射されるタイミングで 脈動を感じる事が出来ます。 空ぶかしをしたあと、回転が下がる時に、この脈動が無くなると、燃料カットされている事も確認出来ます。 リレーの代替手段ですが、キーオンだけでポンプが稼動するのは危険と思います。万一の事故の際、エンジンが止まっても 燃料が流れ続けます。 上記のエアフロのフラップを押すことは、エンジンが回転し吸気されている状態を作っています。（始動クランキングを含む） 宜しくお願いします。  1739793687.jpg/82KB |
以下回答になります。 ①クランキング時のセルは重々しくなく正常の範囲内かと思います。 ②イグニッション電源直でエンジンはかかりました。（バッテリー電圧少なかったので、すんなりとまでも、始動は出来ました。） ③イグニッション電源直でエンジンかかったのを確認、エンジン停止、再度純正配線に戻して走行しました。 ④作動音はその通りでしたので、燃料ポンプは正常と判断出来そうです。 本日、朝一番で始動確認しました。エンジン停止時でバッテリー間13.45Vを確認。（バッテリーは一晩中充電。燃料ポンプ端子間は未計測です。すみません）クランキングはキュッキュキュ、ボーーーくらいな感じでエンジン始動出来ました。 次回、EGIリレーの接点確認してみます。 〜追記〜 部品屋さんからEGIリレー製造廃止と返答あり。複雑そうだったので、流用は厳しそうでした。代替え手段としてリレー内の燃料ポンプ制御端子間を分離させ別リレーで動く仕様にするか、キーオンでポンプ起動する（IGN以外の電源で作動させて問題なければ…）仕様に変更しようかと思います。 |

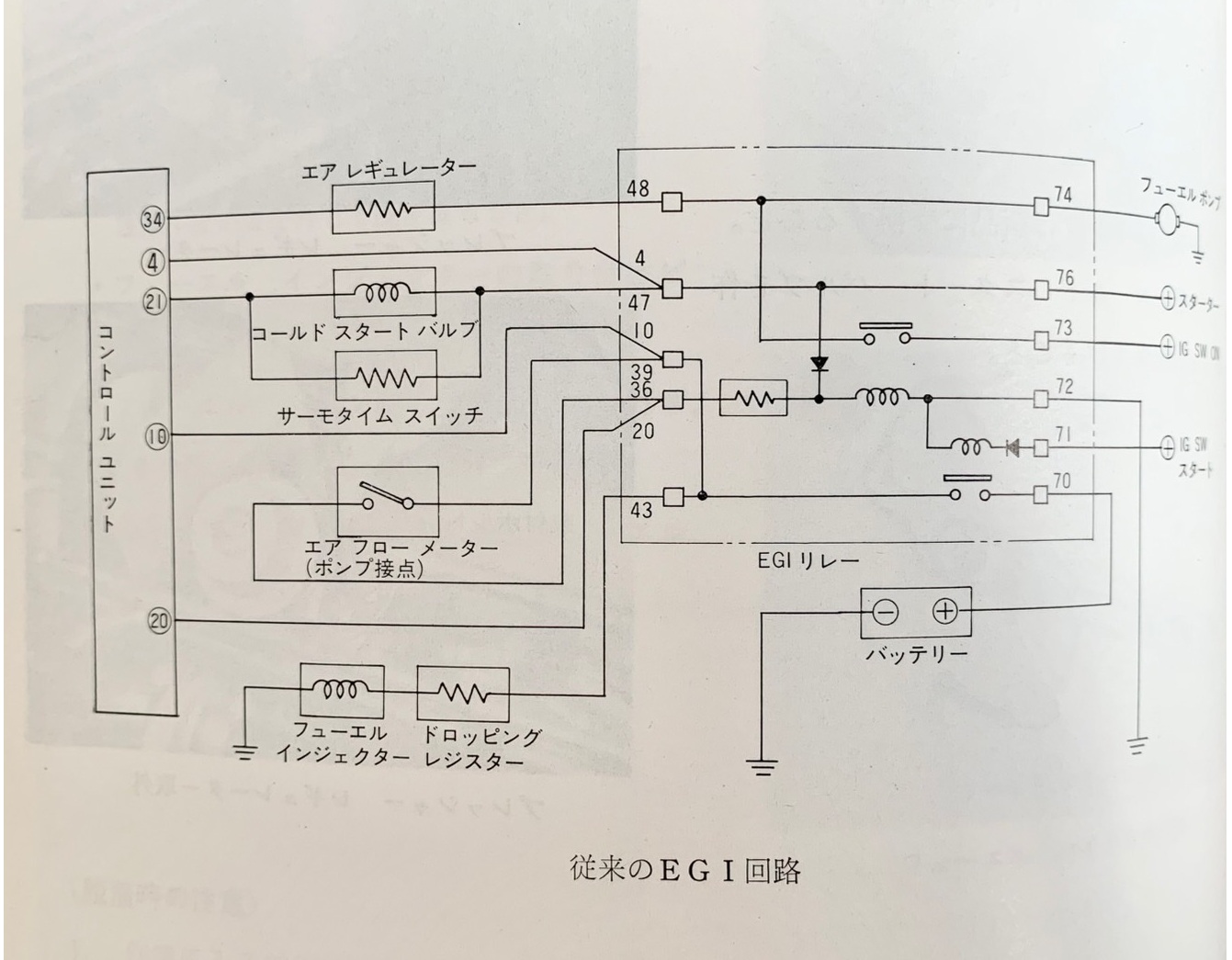

まずつむさんの書き込みで気になった箇所が4つあります。それぞれを抜粋・引用させていただきます。 ①１回目クランキング時のポンプ電圧は６〜８Vしかありませんでした。 ②ヒューズボックスのイグニッション10A（ソレノイド）から電源を引き伸ばし燃料ポンプ端子に付け、アクセルを踏み込んだ状態で何度かクランキングしたらかかりました。（クランキング時、ポンプ端子間で１０Vくらい） ③３０分程度走行しましたがアイドリングも吹け上がりも異常ありませんでした。再始動も問題ありませんでした。 ④クランキング時、アイドリング時共にモーター音あり 振動は触って僅かにある程度でした。カタカタ鳴ってる感じではなくミィーーーという感じ?でした これらを1つずつコメントさせていただきと下記のとおりです。 【①について】 クランキング時のバッテリー電圧は、スターターモーターに100A前後消費されるため、10V前後まで下がります。しかし6V台まで下がるのは異常で、もしバッテリーの端子電圧でコレが出ればクランキングできないと思います。 クランキングの回転数はどうでしょうか。そんなに重々しい回転（何とかやっと回る感じ）ではなかったように推測します。であればバッテリー端子部では9～10V程度、その時のポンプ端子電圧が6～8Vだったと推測します。 これではポンプは十分に回りません。ポンプ回路はエンジン回転中（クランキング中も含む）のみバッテリー電圧が来るようになっています。バッテリーからの電気が電圧降下してしまうとすれば怪しいのは燃料ポンプリレーです（EGIリレーの中に燃料ポンプリレーが内蔵されています）。 【②について】 ココはイグニッション電源を直にポンプまで引いたと理解しました。そうすると、多分キーONでポンプが回ります。これですんなり始動できたのなら、①のコメントに書いたEGIリレーは怪しい可能性が濃厚になってきました。 ポンプは現時点では正常の可能性が大きいです。予防整備で交換はアリだとは思います。ウチの230はそうしています。 【③について】 この時のポンプの回路はどうしましたか？ ノーマル回路か、②で直引きした回路か、どちらか、という意味です。 【④について】 EGIエンジン用のポンプはカタカタ音ではなく、連続した音です。「ミィーーーという感じ?」ならそれでOKかと思います。キャブ車用は電磁プランジャー式と言って、ピストンが往復して燃料を送る機構です。よってカタカタ音が出ます。EGIは回転羽根式（というのか、違っていてもそんな感じ）なので、擬音は「ブーン」とか「ミィーー」でもおかしくはないです。 という事で、EGIリレーの回路図を添付します。331でも1977年6月のマイナーチェンジで変更が入りましたので、それ以前の回路です（当該車両は以前の書き込みから初度登録1976年11月を確認済み）。 この回路図、電気の流れ（リレーの入出力）がすごくわかりにくいのですが、EGIリレー内の73番端子の左側にある接点が燃料ポンプリレーの接点です。分解ができたらヤスリで磨いてみると良いのですが、多分蓋がカシメになっていると思います。蓋の爪の折り返しだけなら外せるかもしれません。 EGIリレーは燃料フィルターのすぐ隣にあると思います。  1739684995.jpg/248KB |
この件で、お手数かけ申し訳ありません。 本日、燃料ポンプ端子間の電圧確認しました。 キーオフでバッテリー端子間は１１〜１２Vくらいでした。※週１、２回程度の走行がメインでした。走行後はバッテリーカットしてます。 １回目クランキング時のポンプ電圧は６〜８Vしかありませんでした。ポンプのモーター音は聞こえました。燃圧は測定器無いため測れてません。（この時、エンジンかかりませんでした。） ポンプを軽く叩いたりしましたが、モーター音の変化は無し、電圧も１２V以下でした。 ヒューズボックスのイグニッション10A（ソレノイド）から電源を引き伸ばし燃料ポンプ端子に付け、アクセルを踏み込んだ状態で何度かクランキングしたらかかりました。（クランキング時、ポンプ端子間で１０Vくらい） 始動直後はボッボッボ…徐々に上がってボーーーーとアイドリング安定しました。アイドリング安定時、燃料ポンプ端子間の電圧は14Vくらいで安定。バッテリー端子間も14Vくらいでした。 その後、３０分程度走行しましたがアイドリングも吹け上がりも異常ありませんでした。再始動も問題ありませんでした。加速時高回転などは正常なのか分かりませんが、引っかかる感じはないですが、パワー感はそんなに無いかも? 考察↓ ・バッテリー不良?（無名の社外品でした） ※１週間でバッテリー電圧が下がり、１週間ぶりにエンジン始動すると電圧足らず、燃圧かかるまでに何度もクランキングする必要がある? ・燃料ポンプ本体は当時物?未交換の可能性大です。燃圧未測定（フィルターOUT側ホースを指で挟んでみると高圧がかかってるはずなのに柔らかい印象でした。）の為正常かは不明（クランキング時、アイドリング時共にモーター音あり 振動は触って僅かにある程度でした。カタカタ鳴ってる感じではなくミィーーーという感じ?でした）新品交換して確認してみたいです。 現在はバッテリー充電してます。明日、エンジン始動に変化あればバッテリー交換も視野に入れてみます。 燃料ポンプ代替え品ありがとうございます。ポンプも気になるので、交換してみようと思います。（純正はとてもじゃないですが、手が出ません…） |
なかなか難しいのですが、代替手段としてはポンプの作動音が聞けたらいいですね。正常作動時の音を聞いたり振動を触ってみたあとに異常時にどうか、です。 現象的にもちょっと引っ掛かるのが、先日の書き込みで・・・ >３０分程度走行後、信号待ちでエンジンストール（ガス欠症状ではなく、ストンと落ちた） とあります。ポンプが止まった場合はガス欠的な止まり方です。再始動も1～2回はできるハズ（掛かってもすぐエンストするけど）なのですが、ちょっと止まり方が違うんですよね。 新車時からのポンプなら予防整備的な意味で交換するのはアリかなと思います。そんなに寿命の長い部品ではありませんので。 で、部品なんですが、多分純正部品はまだ出ると思います。ただし、スゴイ値段みたい・・・ https://www.monotaro.com/p/6363/6606/?t.q=17011-P7211 ※リンクは利きませんのでURLをコピペしてください。 20万円ですよ（笑 えない・・・） 出るだけマシか？？ いやいや、これは高すぎます。なので、社外品で良いと思います。これなら1/10です。 https://page.auctions.yahoo.co.jp/jp/auction/k1172434671 https://page.auctions.yahoo.co.jp/jp/auction/u1155694406 ご参考まで。 |
