一番下にある添付イラストの赤枠部分です。たしかここはスポット溶接で固定されているので、わざわざこれを剥がして撤去、ステン板等で蓋をした形跡があります。 当サイトで掲示している画像で、その周辺が写っているものがあるので参考までに貼っておきます。違う話のページからの引用ですので黄色い丸は無視してください。  そして撤去した理由はソレックスキャブの装着で干渉してしまうからでしょう。しかしこれでは車検に通りませんね。 ということで、キャブとの干渉問題をクリアしなければ先に進められないと思います。後期130でソレックスを積んでいる事例はあったような記憶があるものの、この部分の処理は記憶になく申し訳ありませんがコメントができません。できればソレックス以外のキャブに変更するのがベストです。そして赤丸のボックス状の部分を部品取車等から移植することになりそうです。 または、このボックス状の部分を作らずに、いま蓋をしてある板（板厚が薄ければ板交換が必要）に穴をあけてモーターを直接固定することもできそうです。ただし、リンケージの角度が変わるので加工する必要があります。 他車のワイパーモーターで流用できるか、ですが「流用」とは加工無しでポン付けしても使える、が前提ですから、それだと多分無いと思います。可能性があるのは同時設計の150プレジかなと。でもこれはタマ数が少なすぎます。何らかの加工、変更と伴う改造が必要です。具体的には取り付け部分と配線（端子配列など）は変更が必要かと思います。230か330のワイパーモーターを少し加工すれば移植できそうな感じではありますが。  1660353131.jpg/208KB |
|
現状、こんな感じです。 何かアドバイスが有ればお願いします。 宜しくお願い致します。  E4BED36D-A6CE-496B-91FB-4EFD8CBFDCFA.jpeg/2859KB |
黒GXで2か月くらい前から、タマに（暖機後リスタートで多い）スタータが回らなくなる事があり、何度かキースイッチをON<-->STARTを繰り返せば急に復活していましたが、2週間くらい前から常時現象が出て始動不能となりました。 状況としては次のような感じ。 ・キースイッチ位置：STARTでもスタータはウントもスンとも言わない（＝スタータのピニオンが飛び出さない） ・バッテリはビンビンだぜ！（RCサクセションか（笑）） ・警告灯の明るさを見ると、キースイッチ：START時に少し暗くなる（＝マグネットスイッチは通電している？） ・マグネットスイッチのS端子（キースイッチから来る線）は12V来る ・ジャンパー線でS端子に直に12Vかけても火花が飛ぶが、作動しない ということでマグネットスイッチに問題がある模様。 このスタータはL20用ではなくZ20用の中古を20年位前に装着したものです。部品番号は「23300-W0403」でE24キャラバン、D21・D22ダットラなどのZ20エンジン用、一部NA20などにも使用されています。 これを2個持っていましたので、マグネットスイッチだけ入れ替えて修理、不具合は解消しました。 画像上段はスタータが3つ載っているうち、一番奥がノーマルの230・L20用。角度の関係で一番小さく見えますが、コイツが一番大きく、Z20用は特に全長が短いです。使った感じでは性能的に全く問題なし。もう20年くらい使い続けていますが不足はないです。 画像下段はマグネットスイッチの単品テスト。通電させてもプランジャを引っ張る力がなんだか弱い、中のプルインコイルが半ショートしているのか？ スタータ系のコイルは大電流が流れるので、抵抗値もエラく小さいです。1オーム弱なので、2つの部品を測定、比較してもショートかどうかはよくわかりませんでした。  20220811.jpg/488KB |
「2」の部分が無いということでよろしいでしょうか。 ココは車両のボディー形状に合わせているので、基本的には他車流用はできません。自作できませんかね。 モーターの固定とボディーの固定双方を行いますので、ネジの向きが180度違います。モーター固定ネジの頭の分だけボディーから浮かせる必要がありますが、例えば板厚3mmと1mmのアルミ板あたりを組み合わせて作成できそうです。 この部分は装着後は目立ちませんので多少曲がっても大した問題にはならないように思います。 なお、ここが無いということは固定ネジも無いということですよね。130ですから、ミリネジでない可能性が大です。モーターはもしかしたらミリネジかもしれませんが、ボディー側は高確率でインチです。ホームセンターではインチネジはあったとしても建築用の並目ネジしかないハズ。自動車用は細目ネジです。ネジ屋で購入するか、思い切って一回り大きいサイズのミリのタップでねじ立てし直すことになるかと思います。 ブラケットを上記案で自作した場合、ネジは純正では短いと思うので、純正が購入できたとしても使えないかもしれません。  1659191162.jpg/64KB |
モーター購入しましたが台座がなく取付出来ません。流用部品。若しくは取付方法アドバイス頂けると嬉しいです。 宜しくお願い致します。 |

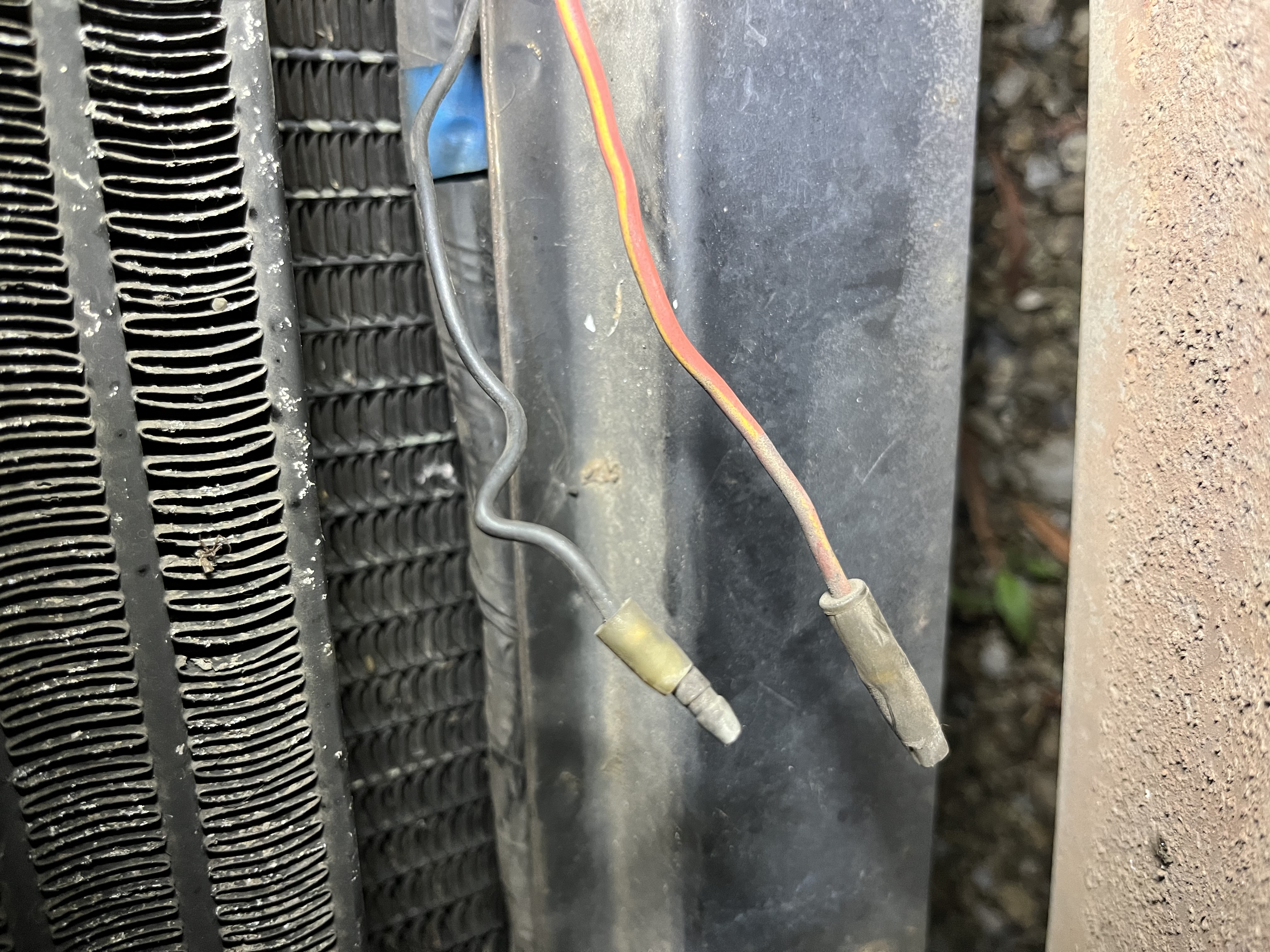

鶴光の番組は定期では結構前に終わっています。90年代の番組で、学生時代の建築現場のバイト帰りのトラックの中や、社会人になってからもクルマでの外回り時によく聴きました。今は不定期でタマに放送しているようです。 AMは近い将来、なくなってしまうかもしれません。混信対策や維持費等の関係ですべてFM帯に完全移行する案が具体化しつつあります。対応機器ならば放送自体はFMで聴けるのですが、これも時代なのかなと思います。完全移行してしまうと機種によっては聴けなくなります。。。 ッツンツンさん＞ありましたか。あの2本はコンプのプラス、マグネットバルブのソレノイドのプラスの線です。モードレバーやブロアスイッチが作動条件の時に、該当端子〜ボディーアース間で12Vとなるハズですが、そうならないのであれば、室内側配線が不完全の可能性があります。なので修理する、というより、エアコン化の施工が不十分なところを見つけてキチンとエアコン化する、というほうが表現としては正しいかもしれません。先日も触れた、ラジオか灰皿の裏あたりに、エアコンハーネス追加が必要ですし、そのすぐそばにエアコンリレー追加も必要です。上記の２本線に関しては、モードレバーにコンプ用マイクロスイッチがあり、ブロアスイッチは2系統の接点があって、片方がブロアモーター用、もう片方がマグネットバルブ用と記憶しています。部品は付いているようですが、正しく配線がされていない、と推測しながら確認してみてください。 あと、一応確認です。初度登録は47年7月以降、車台番号：V230-115001以降のいわゆる中期モデルですかね？ 先日インスタで画像を拝見した（銀色のバンDX）のが恐らく当該車両だと思いますが、リヤがオレンジウィンカーの独立タイプだったので、中期だと思って話を進めています。もし前期ならブロアモーターがエアコン化時に要交換になります。 |
無事にサービスホール内で配線を発見出来ました！ですが通電してないようだったのでそこを治すところからやってみようと思います。ありがとうございました。 |
お世話になっております。 当時はFM放送が新規事業な放送だったのですね。存じませんでした。 自分がニッポン放送を知ったきっかけは、プロ野球が好きで… ニッポン放送ショウアップナイターです。 あとは親の助手席で聞いた、ニッポン放送ナンバープレゼントです。味があった放送だったので記憶だけははっきり覚えてます。今は放送してないでしょうかね。 管理人様オススメの、鶴光の噂のゴールデンアワーは初めてお聞きしました。 改めまして、ラジオの良さを感じたいお気持ちは一緒です。ラジカセの設定みたいに、ドライブしながら気軽にラジオを聞けたら嬉しいです。 いつもご教示くださり、ありがとうございます！ |
ラジオ（オーディオ、ナビなども含め）の種類はグレード違いで差をつけるのは今でも結構普通にあります。差がつけやすいですからね。 230はグレード違いで4種類。オートチューニング有無、FMの有無、8トラカセットの有無の組み合わせ。忘れていたのですがGL用と書いたのは前期だとスーパーDXも同じす。 年式で違うのはGX用だけで、あとのグレードは前年式同じだったハズ。GX用の差異は前期はFM無、中期以降でFM付きです。 最上級グレード車でFMが無いのは「！！？？」なんですけど、まぁ、1971年当時のFMは関東ではNHKと前年に開局したばかりのFM東京だけで、NHKだって開局はその前の年くらいですから、地方ではFM自体どれも受信できないところがあったと思います。そんなFM黎明期ですからラジオの開発期間の関係や、カセット付きだと狭くてFMチューナーが入らなかったのかな〜、なんて推測します。 それにしてもニッポン放送ですか。私は「鶴光の噂のゴールデンアワー」が好きでしたね。不定期で今でもやっているようですが。お美和子様とのコンビは永遠に不滅です（笑） ッツンツンさん＞残念ですね、終了は7/19の22:49でした。 ※オークションID: f1057275617 本件はチョークワイヤーの出品のおまけがFICDアクチュエーターでした。 キーワード検索するときは「SUツインキャブ」で検索するほうがヒットしやすいです。タイトルやキーワードにFICDと書く人はまずいないと思います（FICDが何なのか意味が分かっている人はホンの一握り）。あとは「アイドルアップ」とか「ダッシュポット」とかでしょうか。何の部品か分からないで出品されるケースのほうがはるかに多いです。あとは「エアコン」も可能性がありますが、キャブパーツとして出品されるケースが多いと思います。 それと貼っていただいた画像は、お察しの通りフォグランプ用ハーネスです。エアコンコンプレッサー用のハーネス増設用分岐点は見えるところにはありませんのでスルーしてください。分岐点は右フェンダーの中です。 |
